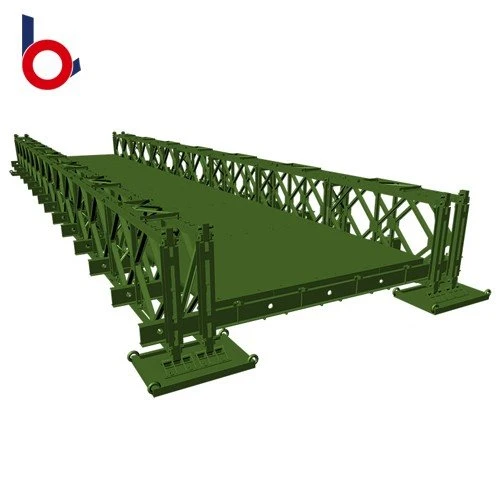

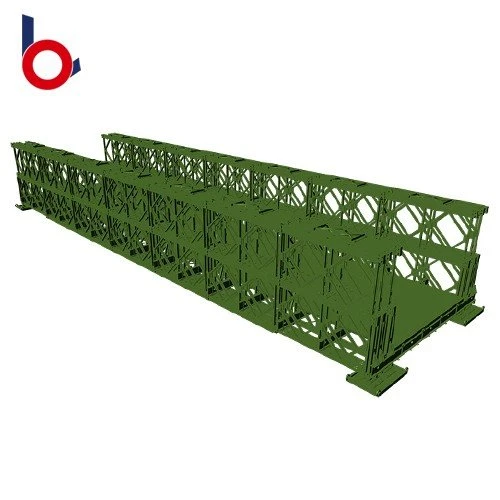

גשר פלדה ביילי בסגנון ביילי גשר ביילי זמני
video

גשר פלדה ביילי בסגנון ביילי גשר ביילי זמני

סקירה כללית פרטים מהירים תקן: ASTM, bs, GB כיתה: Q345B-Q460C מקום מוצא: ג'יאנגסו, סין שם מותג: BAILEY מספר דגם: JSBLGQ-HD200-008 סוג: יישום כבד: סובלנות גשר מבנה פלדה: ± 3% שירות עיבוד: כיפוף, ריתוך, חיתוך, ניקוב יכולת אספקה ​​יכולת אספקה: ...
שלח החקירה
שוחח עכשיו

תיאור

פרמטרים טכניים



סקירה כללית

פרטים מהירים

תקן: ASTM, bs, GB

ציון: Q345B-Q460C

מקום מוצא: ג'יאנגסו, סין

שם מותג: BAILEY

מספר דגם: JSBLGQ-HD200-008

סוג: כבד

יישום: גשר מבנה פלדה

סובלנות: ± 3%

שירות עיבוד: כיפוף, ריתוך, חיתוך, ניקוב


יכולת אספקה

יכולת אספקה: 10000 טון/טון בשנה


מגבר אריזה &; מְסִירָה

פרטי אריזה: מיכל 40HQ סטנדרטי

נמל: שנחאי

שולחן מוגבל ZB200 מסבך
לא
כוח פנימי
צורת מבנה
דגם לא מחוזק
דגם מחוזק
SS
DS
TS
QS
SSR
DSR
TSR
QSR
200
רגע מסבך סטנדרטי (kN.m)
1034.3
2027.2
2978.8
3930.3
2165.4
4244.2
6236.4
8228.6
200
גזירה סטנדרטית (kN)
222.1
435.3
639.6
843.9
222.1
435.3
639.6
843.9
201
רגע מסבך כיפוף גבוה (kN.m)
1593.2
3122.8
4585.5
6054.3
3335.8
6538.2
9607.1
12676.1
202
גזירת מסבך כיפוף גבוה (kN)
348
696
1044
1392
348
696
1044
1392
203
כוח גזירה של מסבך גזירה סופר גבוה (kN)
509.8
999.2
1468.2
1937.2
509.8
999.2
1468.2
1937.2
טבלת ZB200 של מאפיינים גיאומטריים של גשר מסבך (חצי גשר)
מִבְנֶה
gמאפיינים eometriccs
מאפיינים גיאומטריים
שטח אקורד (cm2)
מאפייני חתך (cm3)
רגע האינרציה (סנטימטר4)
ss
SS
25.48
5437
580174
SSR
50.96
10875
1160348
DS
DS
50.96
10875
1160348
DSR1
76.44
16312
1740522
DSR2
101.92
21750
2320696
TS
TS
76.44
16312
1740522
TSR2
127.4
27185
2900870
TSR3
152.88
32625
3481044
QS
QS
101.92
21750
2320696
QSR3
178.36
38059
4061218
QSR4
203.84
43500
4641392


תגיות פופולריות: גשר פלדה גשר ביילי גשר זמני מפלדה ביילי, סין, יצרנים, מפעל, סיטונאי, זול
